多種晶振產品的內部結構示意圖
來源：http://www.py519.com 作者：億金電子 2018年09月04
石英晶體就是用石英材料做成的石英晶體諧振器,俗稱晶振.晶振是為電路提供頻率基準的元器件,起產生頻率的作用,具有穩定,抗干擾性能良好的,廣泛應用于各種電子產品中.

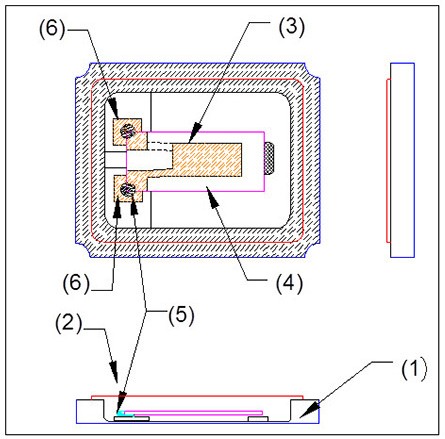

石英晶體
1.基板
2.上蓋
3.電極
4.晶片
5.導電性接著劑
6.端子
石英晶體振蕩器也可以稱之為有源晶振,是利用具有壓電效應的石英晶體片制成的.自身帶有電源電壓功能,并且根據不同產品要求可分為恒溫控制晶振,溫度補償晶振,壓電控制晶振,差分輸出晶振等.

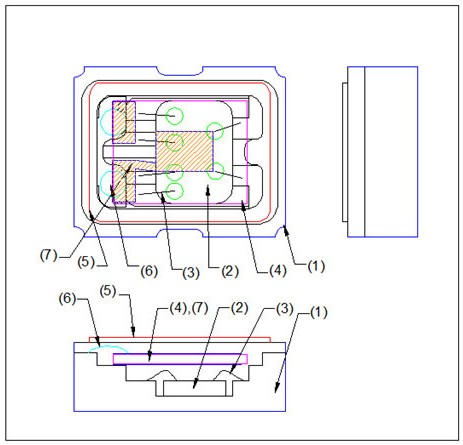

石英晶體振蕩器
1.基板
2.積體電路
3.焊線
4.晶片
5.上蓋
6.導電性接著劑
7.電極
熱敏晶振是一種帶有溫度傳感器功能的石英晶振,在普通貼片晶振的基礎上新增加了一個熱敏電阻,通過與其他變?nèi)荻O管功能相結合應用形成熱敏晶振作用.在產品中使用可以免去熱敏電阻,為不少企業生產節省了成本.

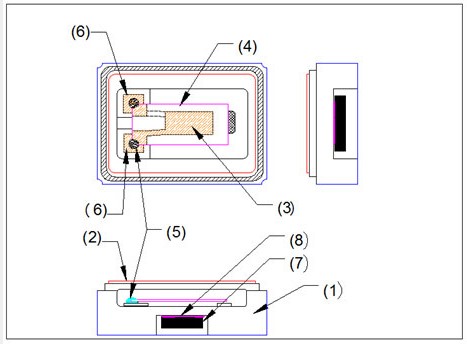

熱敏晶振
1.基板
2.上蓋
3.電極
4.晶片
5.導電性接著劑
6.端子
7.熱敏電阻
8.環保錫膏
MEMS振蕩器是指通過微機電系統制作出的一種可編程的硅振蕩器,屬于我們通常所說的可編程晶振,可以滿足任何頻點的晶體振蕩器.它是對傳統石英晶振產品的一個升級更新?lián)Q代,防震效果是前者的25倍,具有不受振動影響、不易碎的特點.MEMS振蕩器的溫度穩定性也比傳統晶振更好,集成了溫度補償電路,全溫度范圍無溫漂,不受環境溫度高低變化的影響.

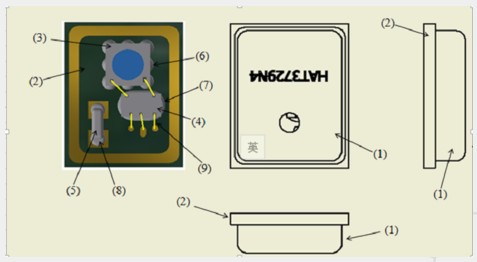

MEMS振蕩器
1.金屬殼
2.基板
3.感測器
4.特殊積體電路
5.電容或磁珠或電阻
6.非導電膠(I)
7.非導電膠(II)
8.導電膠
9.金屬導通線
