請把石英晶振頻率對號入座

來源：http://www.py519.com 作者：yijindz 2012年05月04

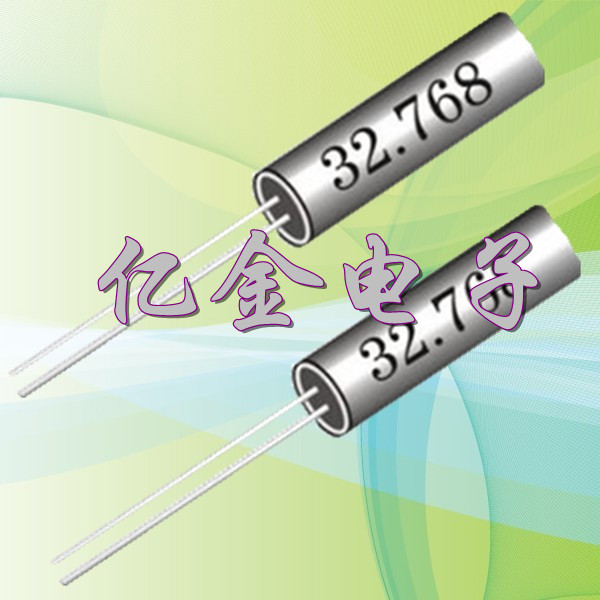

要選擇石英晶振就應該知道他的工作頻率是多少，部分石英晶振外殼上有標識其頻率，然后就是負載電容，它與晶體一起決定負載諧振頻率FL的有效外界電容，通常用CO表示，負載電容常規用的8PF、12PF、15PF、20PF、30PF、50PF、100PF，當然得看你電路板適合多少PF才能驅動，其實就是精度PP值產品中PP值也很重要，精度高性能穩定質量也好，比如普遍用到的32.768K圓柱晶振2*6和3*8精度一般有100PP、50PP、20PP、10PP、5PP其中用的比較廣泛的就是20PP，因為它的精度適中價格也不高用在產品上大都沒問題，這里5PP精度是很高的，如果產品要求很高一般才采用5PP，很多客戶選擇精度是會看重它的價格，5PP的價格相對其它要貴，為了成本客戶一般選擇10PP或20PP比較多，當然一些進口產品要求高的還是建議用5PP，工作頻率是一般是32.768K也有MHZ看做的是什么產品，如果做普通手表你用個MHZ的與電路板不想匹配這樣的話晶振反而不起振

。
A、主板主要用到的頻率為：14.318MHZ、24576、25MHZ、27MHZ、32.768KHZ
小家電（廚房類等）：4.000KHz,6.000MHz，4.19430MHz，32.768KHz
B、顯示器主要用到的頻率為：8M/14.31818MHZ、12.000MHZ、24.000MHZ
C、無線電話主要用到的頻率為：10.250MHz，10.245MHz，10.240MHz，10.100MHz，13.824MHz，32.768KHz

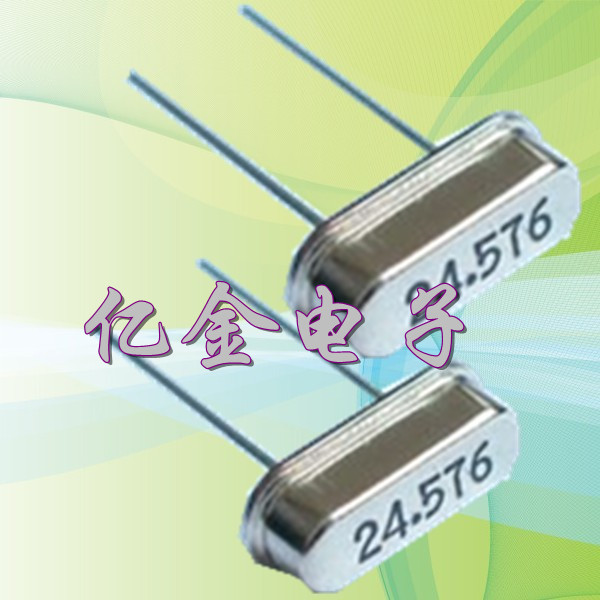

D、一些消費類電子用的到49S比較多頻率也有很多
E、電視主要用到的頻率為：4.433619MHz，3.579545MHz，12.000MHz。DVD：16.9344MHz,27.000MHz。功放：4.500MHz，7.200MHz，12.288MHz。
F、空調主要用到的頻率為：4.194304MHz，4.000MHz。

G、安防類主要用到的頻率為：13.560MHz，24.000MHz，12.270MHz
H、汽車電子：油控系統/遙控/GPS/倒車?yán)走_/測試胎壓/車載音響等
在選擇石英晶振時頻率是很重要的部分，當你去購買在不知道頻率的情況下，只知道負載電容精度那么我們也不知道你要的是哪個產品，因為每個產品都有很多個頻率，頻率決定你要的型號搞錯了產品就達到理想的效果。
