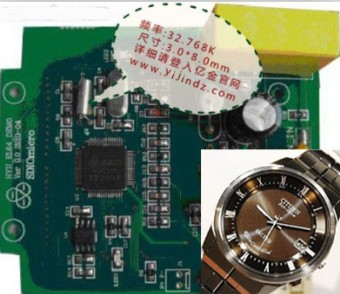

電子行業人士想必對表晶32.768K都不陌生,在早期這顆料就被國際知名品牌研發生產,有名的西鐵城手表,精工,卡西歐,天梭等等都有用到這顆料.西鐵城(CITIZEN)早期為日本尚工舍時計研究所,創立于1918年主要從事鐘表開發和制造,1959年成立了御代田精密株式會社并且成功研制防震手表進行了空中墜表實驗,此舉轟動了世界,西鐵城憑借自身精密加工到目前為止手表業已被列入世界名表前十名.西鐵城的不斷創新和持續發展方針使得品牌口碑在市場占據優勢,為什么他們的手表能被市場認可呢,這很大部分來自于西鐵城手表的質量,經久耐用準確,再加設計美觀時尚大氣,手表上其它電子元件就不做過多解釋了,我們著重要講的是32.768K晶振,圓柱插件晶體.
        在1975年西鐵城就開始研發生產時鐘計時用音叉水晶振動子,音叉在手表中起到計時作用,如果說時鐘每天快慢超出了設計范圍那么就是晶振的原因,可能是精度不夠或者不穩定,可以換個精度更高的晶振(精度單位通常指PPM）精度數字越大阻抗越大質量就沒那么好,反之精度PPM數字越小阻抗越小質量越好.

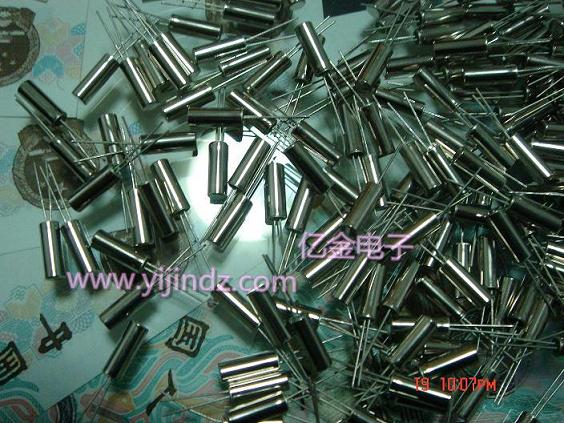

32.768K表晶從外觀來看上半身是圓柱體下半身于二個引腳組成,圓柱體里面是由石英晶片組成加上外面的金屬,一般表面都會印著32.768字樣讓我們?nèi)菀讌^(qū)別,下面億金為您附上更多產品圖片盡情觀看.

可別小看這么一顆小小的晶振,它們?cè)谏a(chǎn)過程中都是一個復雜體.每一款晶振從設計到生產都是要經過很多工序才能完成,就光磨晶片也要花費很大精力幾毫米的東西要用鑷子拿著也很不容易,億金電子所有生產的石英晶振內置晶片都必須經過30幾道工序才能完成出廠,和9大項是成品檢測的國際標準.生產出的晶振成品也是很繁雜的首先對晶片清洗,在對晶片鍍銀,上架點膠,在對晶片進行微調,測試,除濕,壓封,絕緣,老化,老化完之后在測試,激光印字,包裝,在經過這些工序之后石英晶振才算完工.

要想晶振能正常使用就必須操作準確,晶振由石英片,電極,支架（基座）或稱PKG,上蓋（LID）等組成,在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.4,晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,5,保證兩條引腳的焊錫點不相連,否則也會導致晶體停振,6,對于需要剪腳的晶振,應該注意機械應力的影響.7,焊錫之后,要進行清洗,以免絕緣電阻不符合要求.

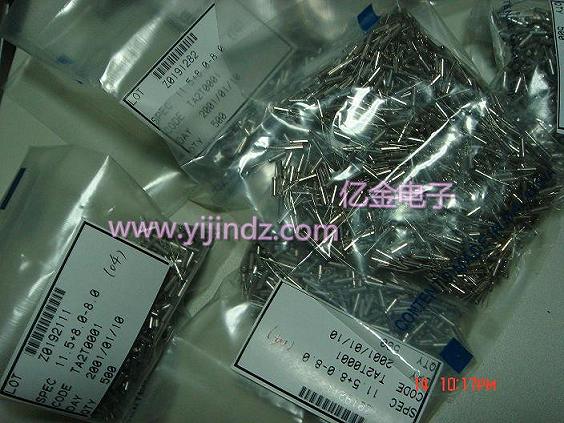

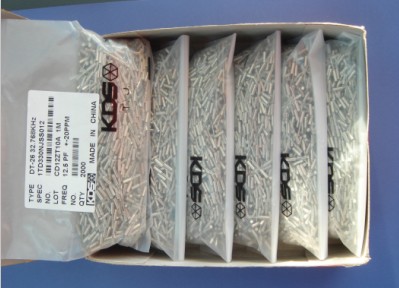

石英晶振是一種易碎元器件:億金在產品包裝方面做到小心謹慎,32.768K晶振1K每袋當然現在也有2K的,每盒裝10包每袋之間挨的很緊,以至于在運輸過程中晶振與晶振之間不會存在磕磕碰碰的現象.保證了貨的安全性.對于晶振的保存方式,首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方,使其晶體避免受潮導致其他電氣參數發生變化.2,其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
