首頁進口晶振CS20貼片晶振,西鐵城晶體諧振器,原裝CITIZEN晶振,高精度晶體,CS20-20.480MABJ-UT

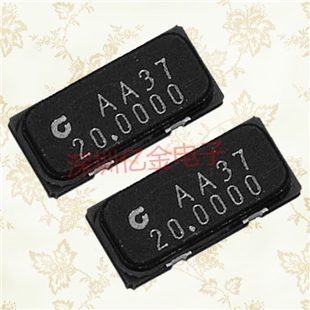

CS20貼片晶振,西鐵城晶體諧振器,原裝CITIZEN晶振,高精度晶體,CS20-20.480MABJ-UT

頻率：3.5~30MHZ

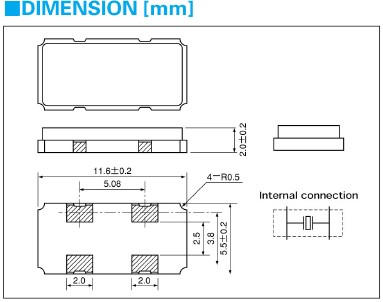

尺寸：11.6X5.5mm具體參數請閱覽PDF文檔
應　用： 小型表面貼片型晶體諧振器,"CS20-20.480MABJ-UT"在通信領域可發揮優良的電氣特性、滿足無鉛焊接的回流溫度曲線要求。

CS20貼片晶振,西鐵城晶體諧振器,原裝CITIZEN晶振,高精度晶體,"CS20-20.480MABJ-UT"貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

項目	記號	CS20	條件
頻率	f_nom	3.5~30MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-40°C～+85°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管

"CS20-20.480MABJ-UT" 晶振在產品應用中頻率偏差超過要求怎么辦呢？

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：

調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.

可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.

"CS20-20.480MABJ-UT" 西鐵城運用優秀的精密加工、計量、省電、生產等方面的技術,呈現出簡單、高尚的設計與功能,揭示深受信賴的“制造”的基礎.以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.

西鐵城晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
