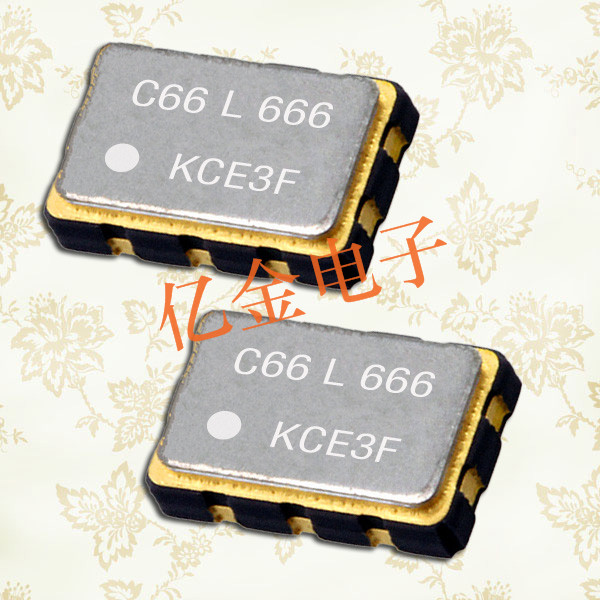

KC5032E-C3振蕩器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振

頻率：14.31818~166MHZ
尺寸：5.0*3.2mm
應　用： 該款晶振為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

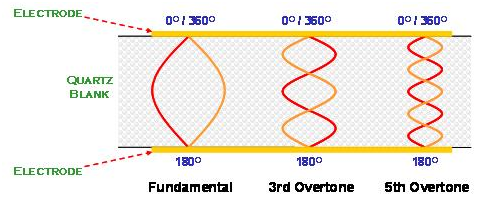

KC5032E-C3振蕩器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振5032mm體積的石英晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

項目	記號	標準規格	單位
型號		KC5032E-C3
頻率范圍	f_nom	14.31818~166	MHZ
負載電容	OT	8	PF
精度	CL	±15	×10﹣6
直列抵抗	R1	Table	ohm
工作溫度范圍	T_use	-10 ~+70	°C
保存溫度范圍	T_stg	-40~+85	°C
頻率溫度特性	f_tem	±15	×10﹣6
電壓	V	1.8 2.5 3 3.3 5	V

石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：  -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
