首頁進口晶振HC-49S插件晶體,西鐵城進口晶振,CITIZEN晶振代理

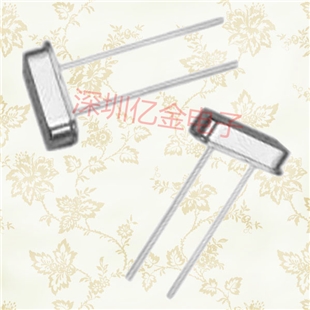

HC-49S插件晶體,西鐵城進口晶振,CITIZEN晶振代理

頻率：3.5~50MHZ
尺寸：4.66X11.5mm詳細請瀏覽PDF文檔
應　用： 引腳焊接型石英晶體元件,"HC-49/U-S20000000ABJB"大量的標準頻率,高精度的頻率和晶體本身更低的等效串聯電阻,更低的成本和更高的批量生產能力,應用于電視,機頂盒,LCDM和游戲機的最佳選擇,符合RoHS/無鉛

HC-49S插件晶體,西鐵城進口晶振,CITIZEN晶振代理,"HC-49/U-S20000000ABJB",插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

項目	記號	HC-49S
頻率	f_nom	3.5~50MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-40°C～+85°C	單件保管

"HC-49/U-S20000000ABJB", 西鐵城晶振在產品應用中頻率偏差超過要求怎么辦呢？

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：

調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.

可以采用不同負載電容（CL）的晶體試用. 試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.頻率輸出頻率的目標只有三分之一.

"HC-49/U-S20000000ABJB",西鐵城晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
