首頁進口晶振CS10貼片晶振,進口陶瓷貼片,深圳西鐵城晶體代理商,CS10-13.560MABJ-UT

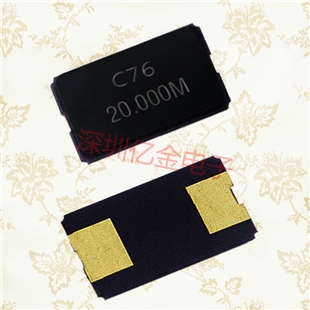

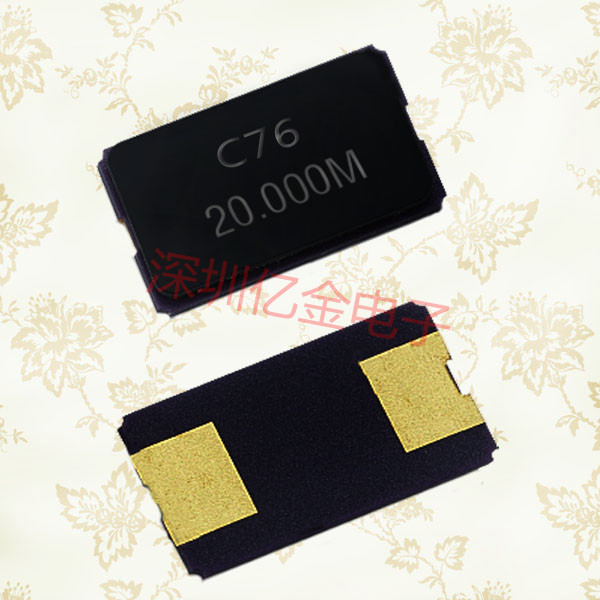

CS10貼片晶振,進口陶瓷貼片,深圳西鐵城晶體代理商,CS10-13.560MABJ-UT

頻率：12.0~50.0MHZ

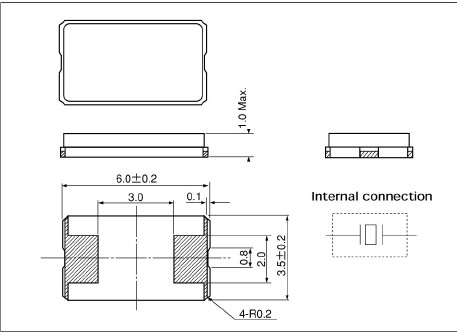

尺寸：6.0X3.5mm具體參數請閱覽PDF文檔
應　用： 小型表面貼片型"CS10-13.560MABJ-UT",晶體諧振器,在辦公自動化,家電相關電器領域以及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性.

CS10貼片晶振,進口陶瓷貼片,深圳西鐵城晶體代理商,西鐵城晶振,"CS10-13.560MABJ-UT",具有體積小,重量輕,耐溫高,穩定性能逾越,很好的適用于有當前的全自動貼片領域,可自行安裝各款型自動貼片機.薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航藍牙等用途,符合無鉛焊接的高溫回流焊曲線特性.

項目	記號	CS10	條件
頻率	f_nom	12.0~50.0MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
保存溫度范圍	T_use	-55°C～+125°C
工作溫度范圍	T_stg	-40°C～+85°C	單件保管

"CS10-13.560MABJ-UT", 晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶振"CS10-13.560MABJ-UT",晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.

西鐵城晶體科技本于‘善盡企業責任、"CS10-13.560MABJ-UT",降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年西鐵城通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
