如何最有效的降低EMI晶體振蕩器的干擾
來源：http://www.py519.com 作者：億金電子 2019年08月27
晶振作為智能產品都會用到的一種頻率元件,是很關鍵的存在.為了提供用戶最具價值的產品,億金電子晶振廠家從材料到生產,檢測,包裝等多方面均以嚴謹的態度進行操作.發展至今已是國內有名的晶振供應商.并且獲得泰藝晶振代理權限,為廣大用戶提供泰藝石英晶振.以下介紹如何最有效的降低EMI對晶體振蕩器的干擾,我們就以泰藝晶振舉例說明.
來自TAITIEN Crystal Oscillators的EMI

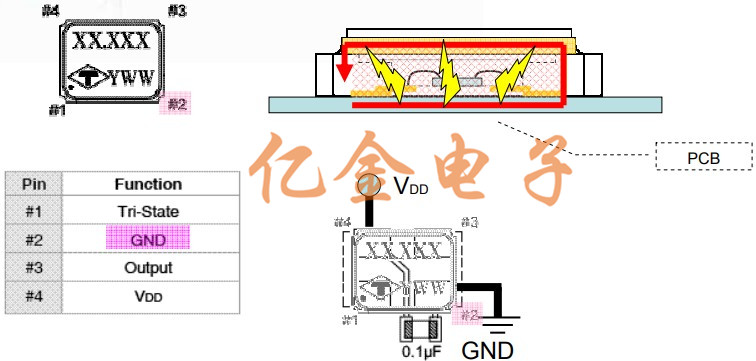

對于TATIEN石英晶體振蕩器,頂部金屬蓋電氣連接GND端子.
金屬外殼可有效屏蔽內部ASIC的EMI振蕩器.
振蕩器輸出的影響關于EMI生成的信號

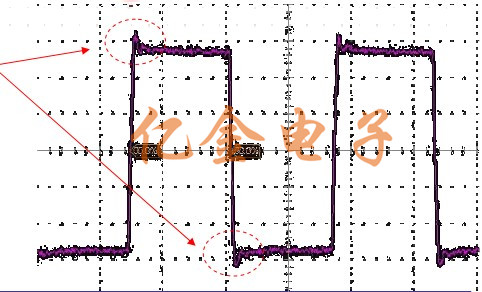

輸出信號上出現電壓尖峰來自晶振,石英晶體振蕩器.這可能導致EMI問題應用電路.

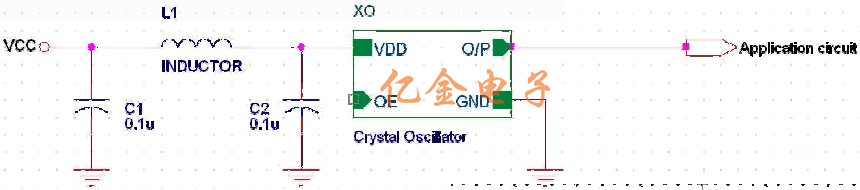

添加旁路電容（5至10pF）輸出端子和GND之間將平滑輸出波形并顯著降低EMI.
消除由EMI引起的EMI信號波形

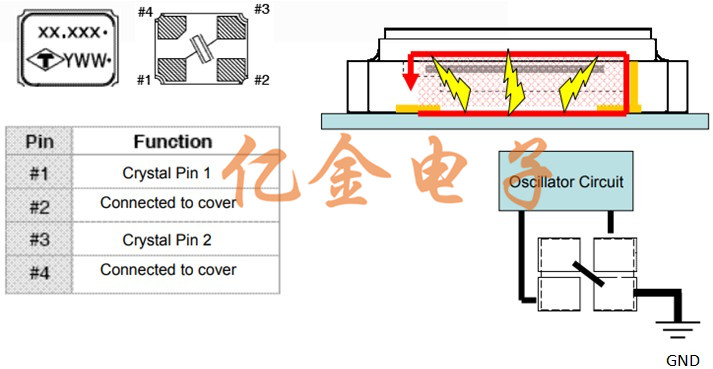

降低水晶的EMI在振蕩器電路中TAITIEN晶體單元上的端子2和4是電氣的連接到水晶的金屬蓋.建議將端子2和4連接到GND最小化EMI.
億金電子為廣大用戶提供石英晶體,貼片晶振,有源晶振等多種類型,各種封裝尺寸滿足用戶需求,所提供的晶振產品均獲得國際ROHS環保認證.更多晶振型號以及晶振資料信息歡迎咨詢億金電子0755-27876565.
來自TAITIEN Crystal Oscillators的EMI
金屬外殼可有效屏蔽內部ASIC的EMI振蕩器.
振蕩器輸出的影響關于EMI生成的信號
消除由EMI引起的EMI信號波形
億金電子為廣大用戶提供石英晶體,貼片晶振,有源晶振等多種類型,各種封裝尺寸滿足用戶需求,所提供的晶振產品均獲得國際ROHS環保認證.更多晶振型號以及晶振資料信息歡迎咨詢億金電子0755-27876565.
