評估Jauch晶體頻率控制產品的濕度敏感度(MSL)等級
來源：http://www.py519.com 作者：億金電子 2019年05月24
JEDEC J-STD-020：
根據J-STD-020的介紹性文本,標準J-STD-020的目的是確定對密封的非密封固態表面貼裝器件（SMD）的分類水平.濕氣引起的應力,以便它們可以被適當?shù)匕b,儲存和處理,以避免在組裝焊料回流焊附接和/或修復操作期間的損壞.
J-STD-020適用于石英晶體器件嗎?
評估Jauch晶體頻率控制產品的濕度敏感度(MSL)等級.由于晶體器件必須密封以便正常工作,因此不允許濕氣進入晶體封裝的腔體內.晶振晶體封裝內的任何濕度都會使電氣惡化晶體器件內的晶體板（空白）的特性.因此,J-STD-020定義的處理條件和預生產調節基本上不適用于氣密密封的Jauch晶體頻率控制產品.
JEDEC J-STD-033：J-STD-033的目的是為SMD制造商和用戶提供標準化方法,用于處理,包裝,運輸和使用已經過濕氣/回流敏感的SMD封裝分類到J-STD-020中定義的水平.J-STD-033中列出的MSL水平根據J-STD-020確定.
J-STD-033適用于石英晶體器件嗎?
由于MSL分類基本上不適用于石英晶體元件等氣密密封裝置,因此可以應用J-STD-033.

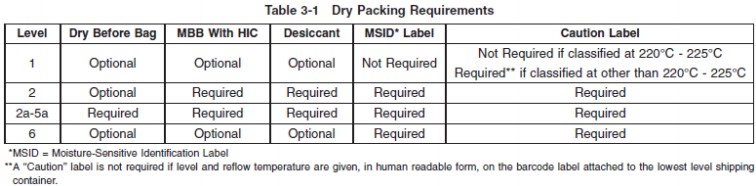

雖然密封設備可能不在J-STD-020和J-STD-033標準的范圍內,但我們可以確認大多數產品對應于MSL 1的濕度敏感度,因為他們的包裝特性晶體包裝不吸收任何水分.請參閱表格了解更多詳情.
請注意,我們不使用任何干燥包裝或干燥劑,我們也不會在我們的標簽上對MSL級別進行分類.
石英晶振,SMD晶振存儲建議
應避免在高溫和潮濕條件下長期儲存石英晶體.優選地,請保持儲存溫度在+10℃?+45℃（50°F~115°F）和低于60％RH之間,只要組件被包裝和卷起.這還將確保卷帶完整性并保持蓋帶的剝離強度,以便安全拾取和放置處理.
此外,在組件本身的存儲過程中,存儲條件不應超過我們的目錄或數據表中指定的溫度限制.因此,我們建議將帶有鍍錫線的石英晶體存放到與MSL 2級相對應的地板壽命氣候條件,以避免晶振晶體接觸引腳輕微氧化.具有鍍金接觸墊的SMD晶體不易受到焊盤氧化的影響,并且可以應用對應于MSL級別1的存儲溫度和濕度條件.
晶振預防措施
如果Jauch晶振,石英晶體振蕩器長期存放或存儲條件不合適,請在使用前確保Jauch頻率控制產品仍符合其規格進行視覺和電氣檢查.
根據J-STD-020的介紹性文本,標準J-STD-020的目的是確定對密封的非密封固態表面貼裝器件（SMD）的分類水平.濕氣引起的應力,以便它們可以被適當?shù)匕b,儲存和處理,以避免在組裝焊料回流焊附接和/或修復操作期間的損壞.
J-STD-020適用于石英晶體器件嗎?
評估Jauch晶體頻率控制產品的濕度敏感度(MSL)等級.由于晶體器件必須密封以便正常工作,因此不允許濕氣進入晶體封裝的腔體內.晶振晶體封裝內的任何濕度都會使電氣惡化晶體器件內的晶體板（空白）的特性.因此,J-STD-020定義的處理條件和預生產調節基本上不適用于氣密密封的Jauch晶體頻率控制產品.
JEDEC J-STD-033：J-STD-033的目的是為SMD制造商和用戶提供標準化方法,用于處理,包裝,運輸和使用已經過濕氣/回流敏感的SMD封裝分類到J-STD-020中定義的水平.J-STD-033中列出的MSL水平根據J-STD-020確定.
由于MSL分類基本上不適用于石英晶體元件等氣密密封裝置,因此可以應用J-STD-033.
雖然密封設備可能不在J-STD-020和J-STD-033標準的范圍內,但我們可以確認大多數產品對應于MSL 1的濕度敏感度,因為他們的包裝特性晶體包裝不吸收任何水分.請參閱表格了解更多詳情.
請注意,我們不使用任何干燥包裝或干燥劑,我們也不會在我們的標簽上對MSL級別進行分類.
應避免在高溫和潮濕條件下長期儲存石英晶體.優選地,請保持儲存溫度在+10℃?+45℃（50°F~115°F）和低于60％RH之間,只要組件被包裝和卷起.這還將確保卷帶完整性并保持蓋帶的剝離強度,以便安全拾取和放置處理.
此外,在組件本身的存儲過程中,存儲條件不應超過我們的目錄或數據表中指定的溫度限制.因此,我們建議將帶有鍍錫線的石英晶體存放到與MSL 2級相對應的地板壽命氣候條件,以避免晶振晶體接觸引腳輕微氧化.具有鍍金接觸墊的SMD晶體不易受到焊盤氧化的影響,并且可以應用對應于MSL級別1的存儲溫度和濕度條件.
晶振預防措施
如果Jauch晶振,石英晶體振蕩器長期存放或存儲條件不合適,請在使用前確保Jauch頻率控制產品仍符合其規格進行視覺和電氣檢查.
