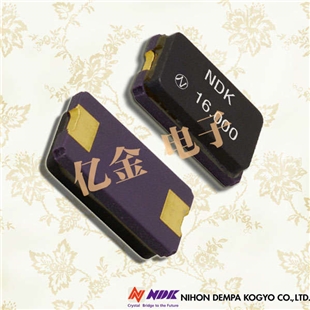

NDK晶振,NX8045GB晶振,NX8045GB-8.000M-STD-CSF-6晶振貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
        NDK晶振日本電波工業株式會社作為壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器、晶體元器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立.
        現在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力.
        日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

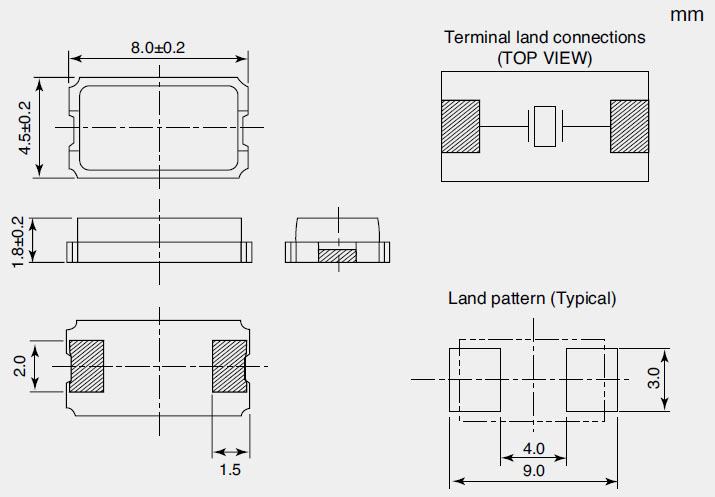

型號		NX8045GB
包裝（pcs）		3000/pcs
頻率范圍(MHZ)		4 to 40
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

產品制作
        1.芯片清洗：
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
        2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
        3.上架點膠:
將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
       4.微調:
使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
NDK電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從.NDK晶振,NX8045GB晶振,NX8045GB-8.000M-STD-CSF-6晶振
        NDK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.
        日本電波工業株式會社NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件.通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱
