日本NDK晶振,NT5032BA晶振,5032有源晶振晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
        日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。
        現在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用。
        晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。
        NDK晶振集團所處于的事業環境是智能手機市場的擴大已在延緩，但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化，使得TCXO(溫度補償晶體振蕩器)和SAW（彈性表面波）器件的需要在急速增加。由此，本集團將方針轉換至面向量產市場的產品的再強化上，把均衡縮減戰略切換成成長戰略。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的產品創造出利益的中期銷售計劃。通過贏得客戶的高評價和高信賴來確保持續的成長和安定的收益，來努力達成銷售額500億日元企業的復活的目標。

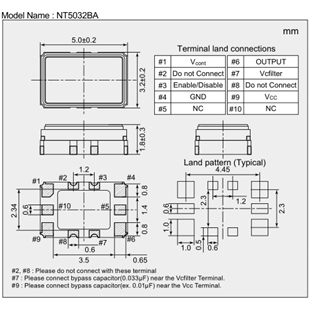

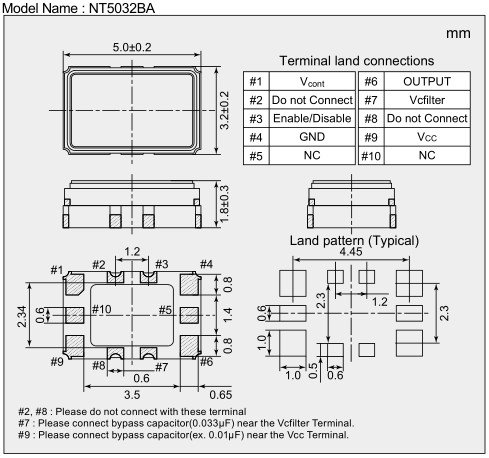

NDK晶振	標示	NT5032BA晶振	晶振基本信息對照表
標準范圍	f0	10.0MHz～40.0MHz/10~25MHZ
電源電圧	Vcc	＋3.3V±5%/+3.3±5%
消耗電流	Icc	8 max.	Vcc=3.3V
頻率負載	L_CMOS	15pF	CMOS 出力
標準頻率特性	f_tol	±0.28×10-6 ±0.5×10-6	初期偏差、 周波數溫度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時)
輸出電壓	V	CMOS or Clipped sine
頻率可變范圍 / 控制電壓	SYM	Min. ±5×10-6 /+1.65 V±1.65 V	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF




PCB設計指導
        (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
        (2) 石英晶振在設計時請參考相應的推薦封裝.
        (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
        (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
日本NDK晶振,NT5032BA晶振,5032有源晶振存儲事項
        (1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
        (2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.NDK晶振日本電波工業株式會社所說的LCA指的是“生命周期評估”,它包括評估產品的壽命.在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置.在ISO14000系列環境標準中也建立了國際標準.
         NDK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.NDK晶振日本電波工業株式會社所說的LCA指的是“生命周期評估”,它包括評估產品的壽命.在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置.在ISO14000系列環境標準中也建立了國際標準.
