更多>>X1G004171001900|2520|12.288MHz|15PF|50PPM|SG210STF
- 頻率：12.288MHz
- 尺寸：2520mm
- 應 用： X1G004171001900|2520|12.288MHz|15PF|50PPM|SG210STF，日本愛普生晶振,愛普生的SGxxxxCAN和SG-210STF是簡單封裝的晶體振蕩器（SPXO）系列與CMOS輸出。這些SPXO是物聯網、可穿戴設備、醫療、工業自動化等各種應用的理...
-
-
.jpg)

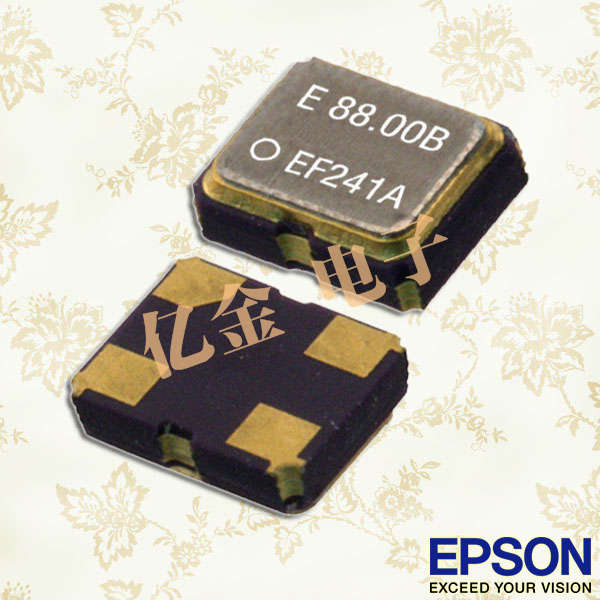

X1G004171001900|2520|12.288MHz|15PF|50PPM|SG210STF，日本愛普生晶振,
愛普生的SG xxxx CAN和SG-210STF是簡單封裝的晶體振蕩器（SPXO）系列與CMOS輸出。
這些SPXO是物聯網、可穿戴設備、醫療、工業自動化等各種應用的理想選擇。
這些SPXO具有低電流消耗，寬工作電壓從1.
6V至3.
63V和廣泛的工作溫度范圍從-40°C到85°C，此外，可操作高達105°C。
這些SPXO有五種不同的包裝尺寸，從2.
0 × 1.
6毫米至7.
0 × 5.
0毫米，可在標準銷出。物聯網，可穿戴設備，數據存儲中心，醫療，工業自動化。
X1G004171001900|2520|12.288MHz|15PF|50PPM|SG210STF
| 參數 | 符號 | 規格 | 單位 | 條件 | ||||||||||||||||||||
| Min. | Typ. | Max. | ||||||||||||||||||||||
| 電源電壓 | VCC | 1.60 | - | 3.63 | V | - | ||||||||||||||||||
| GND | 0 | - | 0 | V | - | |||||||||||||||||||
| 工作溫度范圍 | T_use | --40 | - | +85 | °C | - | ||||||||||||||||||
| CMOS負載條件 | L_CMOS | - | - | 15 | pF | - | ||||||||||||||||||
| 輸出頻率 | fo | - | 12.288000 | - | MHz | - | ||||||||||||||||||
| 頻率公差 *1 | f_tol | --50 | - | +50 | ×10-6 | T use | ||||||||||||||||||
| 頻率老化 | f_age | --3 | - | +3 | ×10-6 | +25 ºC, First year | ||||||||||||||||||
| 起動時間 | t_str | - | - | 3.0 | ms | t = 0 at 90 % Vcc | ||||||||||||||||||
| 日常消耗 | ICC | - | - | 1.8 | mA | No load condition, Vcc = 3.3 V | ||||||||||||||||||
| 維持電流 | I_std | - | - | 2.7 | μA |
  = GND, Vcc = 3.3 V |
||||||||||||||||||
| 輸出電壓 | VOH | 90 % Vcc | - | - | V | Io? = -4 mA @Vcc = 3.3 V | ||||||||||||||||||
| VOL | - | - | 10 % Vcc | V | Io? = 4 mA @Vcc = 3.3 V | |||||||||||||||||||
| 上升時間 | tr | - | - | 3.5 | ns |
20 % Vcc to 80 % Vcc Level, L_CMOS = 15 pF, Vcc = 1.8 V ± 10 % |
||||||||||||||||||
| 下降時間 | tf | - | - | 3.5 | ns |
80 % Vcc to 20 % Vcc Level, L_CMOS = 15 pF, Vcc = 1.8 V ± 10 % |
||||||||||||||||||
| 對稱 | SYM | 45 | - | 55 | % | 50 % Vcc Level, L_CMOS ≤ 15 pF | ||||||||||||||||||
| 輸入電壓 | VIH | 80 % Vcc | - | - | V |
  terminal |
||||||||||||||||||
| VIL | - | - | 20 % Vcc | V |
  terminal |
|||||||||||||||||||
| 輸出禁用時間 (ST) | tstp_st | - | - | 100 | ns |
  terminal HIGH → LOW |
||||||||||||||||||
| 輸出啟用時間 (ST) | tsta_st | - | - | 3 | ms |
  terminal LOW → HIGH |
||||||||||||||||||
.jpg)
X1G004171001900|2520|12.288MHz|15PF|50PPM|SG210STF
| 編碼 | 型號 | 頻率 | 尺寸 | 工作溫度 |
| X1G0041710002 | SG-210STF | 33.300000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710005 | SG-210STF | 1.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710006 | SG-210STF | 1.843200 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710007 | SG-210STF | 2.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710008 | SG-210STF | 3.686400 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710009 | SG-210STF | 4.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710010 | SG-210STF | 4.096000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710011 | SG-210STF | 5.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710012 | SG-210STF | 6.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710013 | SG-210STF | 6.144000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710014 | SG-210STF | 7.372800 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710015 | SG-210STF | 8.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710016 | SG-210STF | 10.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710017 | SG-210STF | 11.289600 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710018 | SG-210STF | 12.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710019 | SG-210STF | 12.288000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710020 | SG-210STF | 12.500000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710021 | SG-210STF | 13.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710022 | SG-210STF | 13.500000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710023 | SG-210STF | 13.560000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710024 | SG-210STF | 14.318180 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710025 | SG-210STF | 14.745600 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710026 | SG-210STF | 15.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710027 | SG-210STF | 16.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710028 | SG-210STF | 19.200000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710029 | SG-210STF | 20.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710030 | SG-210STF | 22.579200 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710031 | SG-210STF | 24.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710032 | SG-210STF | 24.576000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710033 | SG-210STF | 25.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710034 | SG-210STF | 26.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710035 | SG-210STF | 27.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710036 | SG-210STF | 27.120000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710037 | SG-210STF | 28.636360 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710038 | SG-210STF | 29.491200 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710039 | SG-210STF | 30.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710040 | SG-210STF | 32.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710041 | SG-210STF | 33.333000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710042 | SG-210STF | 36.000000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
| X1G0041710043 | SG-210STF | 37.400000 MHz | 2.50 x 2.00 x 0.90 mm | -40 to 85 °C |
