什么振蕩器更適合時鐘的使用
來源：http://www.py519.com 作者：億金電子 2019年02月18
說到適合時鐘使用的振蕩器,不少人心里就直接想到了32.768K貼片晶振,不錯,32.768K晶振又被稱為時鐘晶振,的確是非常適合時鐘使用的晶振之一,隨著智能化硬件的發展,除了傳統的時鐘晶振,石英晶振,新的晶振產品也在不斷出現,其中表現最出色的當屬硅晶振了,也叫硅振蕩器.
2.0×1.6mm低成本硅振蕩器可為多個IC提供時鐘.在1至220MHz的頻率范圍內,其在-40至+85°C范圍內的最大頻率穩定性為±20ppm,在-55至+125°C范圍內的最大頻率穩定性為±25ppm.沒有石英晶體可以做到這一點！

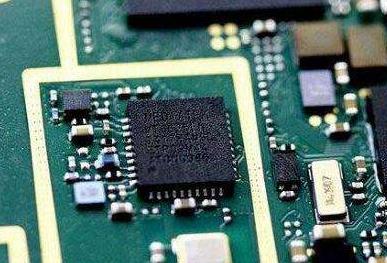

.jpg)
2016貼片晶振僅在20MHz時可用,而在2.5x2.0mm的外殼中僅為12MHz.根據外殼和頻率的不同,這些mini-SMD石英晶體的電阻為250至60歐姆（12至64MHz）.根據每天進行的客戶電路分析,應用工程師經常注意到,待計時振蕩器級的負輸入電阻不足以使用這些非常小的高歐姆石英晶體獲得足夠的啟動可靠性.汽車客戶甚至要求安全系數>10！
在非汽車應用中,由于非常高的電阻,使用非常小的石英晶體也不能實現足夠大的安全系數.此外,即使是非常小的TCXO晶體振蕩器,如果不是實際的外部電阻,仍然需要至少兩個外部連接電容到GND.所有這些都占用了PCB空間,用戶通常無需備用,或者在下一個小型化階段不再需要.2.0x1.6mm振蕩器幾乎不需要3.2mm的PCB空間.僅此而已.
這種解決方案非常靈活,非常實惠,使用壽命極長,在下一個小型化階段也是必不可少的.另一個需要考慮的因素是驅動電平通常非常高,>400μW至1mW,甚至更高.許多用戶經常不知道電路中的驅動電平有多高,因為沒有簡單的方法可以正確地測量這個值.這些高驅動電平極大地使小石英晶體過載,因此可以大大縮短石英晶體的壽命.高驅動器對于微振蕩器來說沒有問題.只需從振蕩器級將CLC-OUT連接到XIN,就可以了.
.jpg)
為了節省盡可能多的成本,首先要考慮新的發展是時鐘.將使用哪些IC;它們?nèi)绾尉o密地放在一起,以便單個微振蕩器可以同時為多個IC提供時鐘,因此避免了對多個石英晶體和石英振蕩器的需求？如何避免EMC干擾？應用工程師可以提供建議和幫助,并可以從極其廣泛和深入的產品系列中向客戶提供最佳產品解決方案的樣品.
基于高度創新的硅振蕩器技術,各種不同的振蕩器,如SPXO晶體振蕩器,超高性能低功耗振蕩器,高溫低功耗振蕩器,差分XO,VCXO和高達800MHz的VCTCXO,VCXO,VCTCXO,Stratum-3振蕩器和擴頻振蕩器.在-55°C至125°C的溫度范圍內,可提供頻率范圍為1Hz至800MHz的高度創新振蕩器解決方案,具體取決于組件.
2.0×1.6mm低成本硅振蕩器可為多個IC提供時鐘.在1至220MHz的頻率范圍內,其在-40至+85°C范圍內的最大頻率穩定性為±20ppm,在-55至+125°C范圍內的最大頻率穩定性為±25ppm.沒有石英晶體可以做到這一點！
在非汽車應用中,由于非常高的電阻,使用非常小的石英晶體也不能實現足夠大的安全系數.此外,即使是非常小的TCXO晶體振蕩器,如果不是實際的外部電阻,仍然需要至少兩個外部連接電容到GND.所有這些都占用了PCB空間,用戶通常無需備用,或者在下一個小型化階段不再需要.2.0x1.6mm振蕩器幾乎不需要3.2mm的PCB空間.僅此而已.
這種解決方案非常靈活,非常實惠,使用壽命極長,在下一個小型化階段也是必不可少的.另一個需要考慮的因素是驅動電平通常非常高,>400μW至1mW,甚至更高.許多用戶經常不知道電路中的驅動電平有多高,因為沒有簡單的方法可以正確地測量這個值.這些高驅動電平極大地使小石英晶體過載,因此可以大大縮短石英晶體的壽命.高驅動器對于微振蕩器來說沒有問題.只需從振蕩器級將CLC-OUT連接到XIN,就可以了.
基于高度創新的硅振蕩器技術,各種不同的振蕩器,如SPXO晶體振蕩器,超高性能低功耗振蕩器,高溫低功耗振蕩器,差分XO,VCXO和高達800MHz的VCTCXO,VCXO,VCTCXO,Stratum-3振蕩器和擴頻振蕩器.在-55°C至125°C的溫度范圍內,可提供頻率范圍為1Hz至800MHz的高度創新振蕩器解決方案,具體取決于組件.
