康納溫菲爾德晶振,D75A晶振,TCXO晶振要比普通石英晶體振蕩器要高些，它對晶振頻率可以起到一個溫度補償?shù)淖饔谩＠纾涸谀承└邷氐沫h(huán)境下，有些產品會因為高溫出現不良的現象，嚴重甚至?xí)?dǎo)致整個產品癱瘓，在這種情況下就會用到TCXO溫補晶振。其原理是通過感應周圍環境溫度，將溫度信息做適當變換后控制晶振的輸出頻率，以求達到穩定輸出頻率的效果。溫補晶振可以在天氣溫度變化中起到一個互相補助的作用，遇到氣溫低的情況它會根據本身的溫度補償電路來補償由周圍溫度變化產生出的振蕩頻率偏差，從而保護產品的穩定性。
  康納溫菲爾德晶振集團是一家以美國為基礎的電子產品制造商.在1963年公司成立后,connor- winfield主要專注于設計和制造基于石英的計時電路和振蕩器,壓電石英晶體、有源晶體、壓電陶瓷諧振器,用于廣泛的電子應用.在20世紀90年代,connorwinfield擴展到其他產品領域,同時繼續專注于其核心的時間根源.
  康納溫菲爾德晶振集團的頻率控制產品晶振,石英晶振,有源晶振,壓控振蕩器等廣泛應用于包括電信、局域網、廣域網、計算機、其他微處理器和電子設備等多種應用領域.我們專門設計自定義和半自定義頻率控制產品,但也提供廣泛的標準石英晶體振蕩器產品和非晶體振蕩器.
康納溫菲爾德晶振公司全球計時解決方案包括兩個石英晶體操作;一個晶體振蕩器設計制造集團,以及一個專門設計同步時鐘、PLL模塊的定時產品組,以及用于電信和數據通信應用的特殊函數ASICs,以及全球定位系統(GPS)基于同步以太網應用的定時解決方案.康納溫菲爾德晶振公司擁有廣泛的系列產品,比如：晶振,石英晶振, 溫補晶振,石英晶體振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等.還包括標準頻率控制裝置,以定制定時、蜂窩和全球定位系統解決方案.
  康納溫菲爾德晶振公司繼續在頻率控制產品設計上進行創新,利用其豐富的50年的歷史和豐富的經驗,提供高精度、高頻率和高性能石英振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等陣列.盡管引入了競爭共振技術,但基于石英的振蕩器仍然提供了長期和短期穩定精度的最高水平,以及與目前可用的其他頻率控制技術相比,低抖動和低相位噪音信號產生.

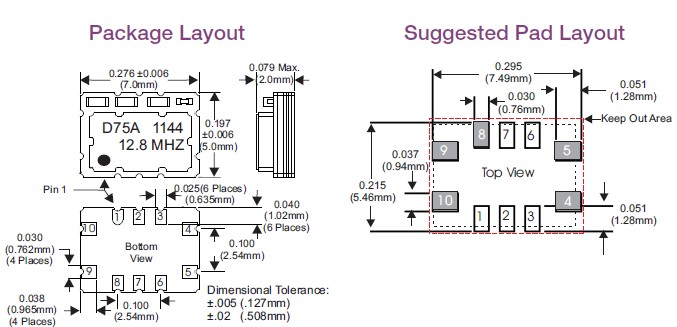

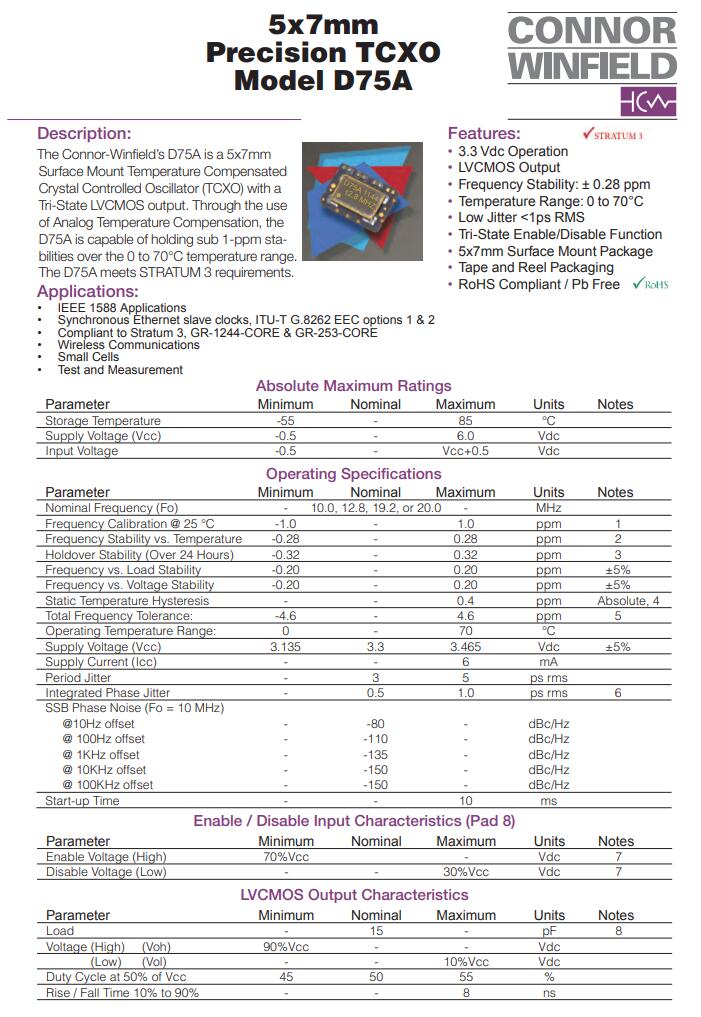

型號		TX236 (TCXO)
輸出頻率范圍		10MHz,12.8MHz,19.2MHz,20.0MHz
標準頻率		10MHz,12.8MHz,19.2MHz,20.0MHz
電源電壓范圍		+0.5?+6.0V
電源電壓（Vcc）		+3.315V/+3.3V/3.465V
消耗電流		+6mA max
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1×10-6 max.（After 2 reflows）
	溫度特性	±0.28×10-6,±2.5×10-6 max./-30?+85℃ ±0.32×10-6,±2.5×10-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year

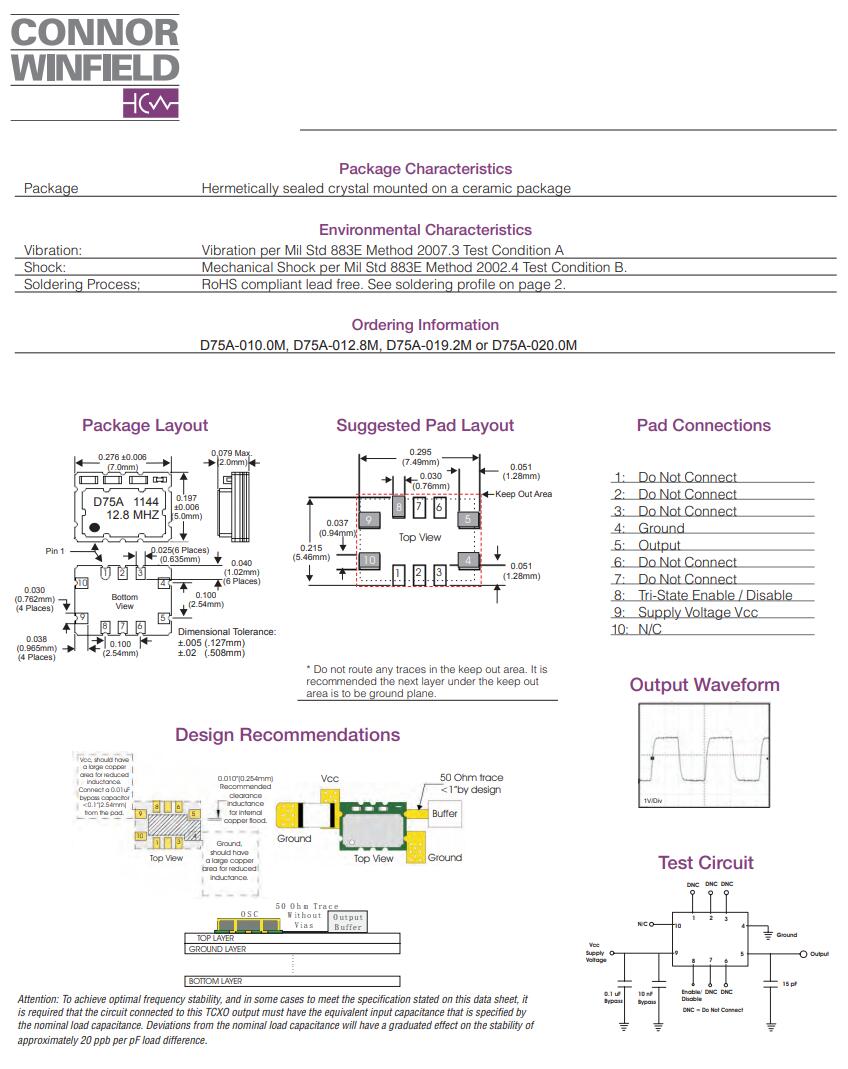

  由于石英晶振在數字電路中的重要性，在使用和設計的時候我們需要小心處理，尤其要注意以下5點細節。
  1. 貼片晶振內部存在石英晶體，所以在受到外部撞擊或者跌落的時候容易造成石英晶體斷裂破損造成晶振失效。在設計的時候就要考慮晶振的可靠安裝以及位置盡量不要靠近板邊，設備外殼等等。
  2.在手工焊接或者機器焊接的時候要注意焊接溫度，貼片晶振對溫度比較敏感，焊接時溫度不能過高，并且加熱時間盡量短。
  3. 設計的時候盡量縮短貼片晶振部分的走線，石英貼片晶振走線和其他信號線之間保留盡量遠的距離，并且推薦將晶振的外殼接地，這些措施都能更好的避免干擾。
  4. 謹慎選擇C1、C2的容值。盡量按照廠家提供的推薦值設計。在滿足起振要求的前提下，C1、C2的取值可以盡量小，能縮短貼片晶振起振時間。
  5.注意貼片晶振是否被過驅動，過驅動會影響晶振使用壽命。如果用示波器測試發現晶振的輸出被削波，波峰波谷被削平，那么就要考慮貼片晶振是否被過驅動。可以適當調整R1限流電阻的阻值。直到輸出完整的正弦波。康納溫菲爾德晶振,D75A晶振,TCXO晶振
